Kao dobavljač centrifugalnih ispušnih puhala, osiguravanje visokih performansi naših novoinstaliranih puhala je od najveće važnosti. Ne samo da garantuje zadovoljstvo kupaca, već odražava i kvalitet naših proizvoda. Na ovom blogu ću podijeliti neke efikasne metode o tome kako testirati performanse novougrađenog centrifugalnog ispušnog ventilatora.
1. Pripreme prije testa
Prije početka stvarnih testova performansi potrebno je nekoliko pripremnih koraka. Prvo, vizuelno pregledajte ventilator. Provjerite ima li vidljivih oštećenja kućišta, radnog kola ili motora. Uvjerite se da su svi vijci i pričvršćivači pravilno zategnuti kako biste spriječili vibracije tokom rada. Također, pregledajte električne priključke kako biste bili sigurni da su sigurni i da nema znakova labavih žica ili pohabane izolacije.
Zatim provjerite instalaciju ventilatora. Treba ga postaviti u dobro provetrenom prostoru sa dovoljnim razmakom oko njega. Ulazni i izlazni kanali trebaju biti pravilno povezani bez ikakvih curenja. Bilo kakvo neusklađenost ili nepravilni kanali mogu značajno uticati na performanse ventilatora.
2. Mjerenje protoka zraka
Jedan od najvažnijih pokazatelja performansi centrifugalnog ispušnog ventilatora je njegov protok zraka. Postoji nekoliko načina za mjerenje protoka zraka.
Anemometarski metod
Anemometar je uobičajen alat koji se koristi za mjerenje brzine zraka. Da biste izmjerili protok zraka, postavite anemometar na izlaz iz ventilatora. Očitajte višestruka očitanja na različitim tačkama u području izlaza da biste dobili prosječnu brzinu. Zatim izračunajte površinu poprečnog presjeka izlaza. Brzina protoka vazduha (Q) se može izračunati korišćenjem formule (Q = A\ puta V), gde je (A) površina poprečnog preseka izlaznog otvora, a (V) prosečna brzina vazduha.
Na primjer, ako je površina poprečnog presjeka izlaza (0,5m^{2}) i prosječna brzina zraka mjerena anemometrom je (10m/s), tada je brzina protoka zraka (Q=0,5\times10 = 5m^{3}/s).
Metoda Pitot cijevi
Pito cijev se također može koristiti za preciznija mjerenja protoka zraka, posebno u industrijskim okruženjima. Pito cijev mjeri ukupni pritisak i statički pritisak vazduha. Oduzimanjem statičkog pritiska od ukupnog pritiska možemo dobiti dinamički pritisak. Koristeći Bernoullijevu jednačinu, brzina zraka se može izračunati iz dinamičkog pritiska. Kada je brzina zraka poznata, brzina protoka zraka se može odrediti na isti način kao kod metode anemometra.
3. Ispitivanje pritiska
Pritisak koji stvara centrifugalni ispušni ventilator je još jedan važan parametar performansi. Postoje dvije vrste pritiska koje treba uzeti u obzir: statički pritisak i ukupni pritisak.
Statičko mjerenje pritiska
Za mjerenje statičkog tlaka može se koristiti manometar. Povežite manometar na slavinu za pritisak na kućištu ventilatora ili kanalu. Statički pritisak je pritisak koji vrši vazduh bez uzimanja u obzir njegove brzine. Važan je za savladavanje otpora u kanalima i drugim komponentama u izduvnom sistemu.
Merenje ukupnog pritiska
Ukupni pritisak je zbir statičkog pritiska i dinamičkog pritiska. Za mjerenje ukupnog pritiska može se koristiti Pitotova cijev. Pito cijev se ubacuje u protok zraka i mjeri se razlika tlaka između ukupnog i statičkog tlaka. Ovo daje indikaciju sposobnosti puhala da pomiče zrak protiv otpora i održava određenu brzinu.
4. Test potrošnje energije
Potrošnja energije ventilatora je važan faktor jer je direktno povezana sa operativnim troškovima. Koristite mjerač snage da izmjerite električnu snagu koju puhač troši tokom rada. Uporedite izmjerenu potrošnju energije sa nazivnom snagom koju je naveo proizvođač. Značajno odstupanje od nazivne snage može ukazivati na problem s ventilatorom, kao što je neefikasan motor ili preveliki mehanički otpor.
5. Ispitivanje buke i vibracija
Prekomjerna buka i vibracije mogu biti znakovi nepravilne instalacije ili mehaničkih problema s ventilatorom.
Merenje buke
Upotrijebite mjerač nivoa buke da izmjerite nivo buke koju stvara ventilator. Mjerenje treba obaviti na određenoj udaljenosti od ventilatora, obično 1 metar. Uporedite izmereni nivo buke sa specifikacijama proizvođača. Visoki nivoi buke mogu biti uzrokovani neuravnoteženim impelerima, labavim komponentama ili nepravilnim poravnanjem.
Merenje vibracija
Senzori vibracija se mogu koristiti za mjerenje vibracija ventilatora. Prekomjerne vibracije mogu dovesti do prijevremenog habanja komponenti i čak mogu uzrokovati oštećenje ventilatora tokom vremena. Pratite nivoe vibracija u različitim pravcima (aksijalno, radijalno i tangencijalno) i uporedite ih sa prihvatljivim granicama.
6. Provjera krive performansi
Svaki centrifugalni ispušni ventilator ima krivu performansi koju je dao proizvođač. Ova kriva pokazuje odnos između brzine protoka vazduha, pritiska i potrošnje energije na različitim radnim tačkama. Nakon izvođenja gore navedenih testova, ucrtajte izmjerene podatke na krivu performansi. Ako izmjerene točke značajno odstupaju od krive, to može ukazivati na to da ventilator ne radi kako se očekuje.
7. Dugoročno praćenje učinka
Pored početnih testova performansi, takođe je važno pratiti dugoročne performanse ventilatora. To se može postići redovnim ponavljanjem gore navedenih testova u određenim intervalima, kao što su mjesečni ili tromjesečni. Dugotrajno praćenje performansi može pomoći u otkrivanju bilo kakvog postepenog pogoršanja performansi ventilatora i omogućiti pravovremeno održavanje ili zamjenu.
Zaključak
Testiranje performansi novo instaliranog centrifugalnog ispušnog ventilatora je sveobuhvatan proces koji uključuje više aspekata, uključujući mjerenje protoka zraka, testiranje pritiska, analizu potrošnje energije, praćenje buke i vibracija i verifikaciju krive performansi. Prateći ove metode ispitivanja, možemo osigurati da ventilator radi na svom optimalnom nivou i da ispunjava zahtjeve kupca.

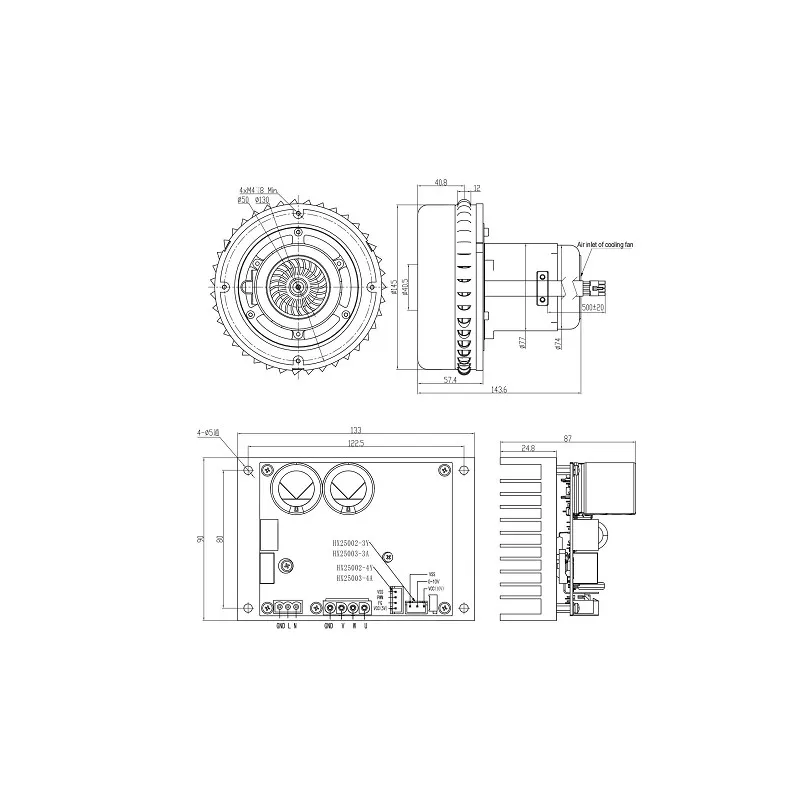

Ako ste zainteresovani za naše48V BLDC ventilator visokog pritiska,230V visokotlačni ventilator bez četkicailiBLDC ventilator visokog pritiska od 1000 W, ili imate bilo kakva pitanja o našim centrifugalnim ispušnim duvaljkama, slobodno nas kontaktirajte za više informacija i pregovore o nabavci.
Reference
- ASHRAE priručnik - HVAC sistemi i oprema. Američko društvo inženjera za grijanje, hlađenje i klimatizaciju.
- Udžbenici mehanike fluida za principe koji se odnose na proračun protoka zraka i tlaka.
- Priručnici proizvođača za centrifugalne ispušne duvaljke.
